Die Cutter In CNC Milling Machine

addtime:2014-08-06 15:45:55 | editor:admin read:1347 【word size:Big middle small

    The die cutter is used in the processing of mold and threedimensional shape of the mold cavity surface on the vertical milling machine. According to the shape of the working part, die cutter can be divided into a cylindrical ball mill, cones haped and conical ball nose milling cutters and other types of flat head. It is often used in the general specifications of the smaller diameter cutter mold. It machining flexibility on the surface of the mold and the mode that has a slope on the surface. Cylindrical surface, conical surface and the spherical surface of the cutting edges are oriented in the milling cutter, the cutter can have movement along the axial and radial direction.

    Ball end mill with a slash or helical interpolation milling milling cavity for highspeed processing, but because cutting the ball milling ball processing speed is 0, it is generally not recommended that ball milling cutter for axial movement. To ensure accuracy, the top cutting generally use small spacing, thus the ball end mill is usually used in surface finishing. As shown in Figure 3.

    Cone half-angle conical cutters have 3 °, 7 °, 10 °, 30 ° and so on. Conical mold cutter mold machining applications field is very wide,it can machined bevel as forming tools and is of high efficiency, simple programming. But pay attention to choose the appropriate cutter mold of the mold according to the angle and slope requirements in cnc milling machine

Datan Die cutter

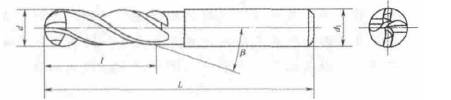

figure. 3
